B. Pengoperasian CorelDRAW

 e. Rulers

Rulers digunakan sebagai alat ukur saat membuat objek pada halaman kerja. Aktivitas pointer mouse pada halaman kerja akan menampilkan garis titik pada horizontal dan vertikal rulers. Dengan demikian, Anda dapat menetapkan posisi dan ukuran objek secara cepat dan akurat.



Gambar 5.19 Rulers

f. Color Palette

Color Palette digunakan untuk memberi warna fill pada objek dan pada garis tepi (outline). CorelDRAW X6 menyediakan banyak pilihan warna ke dalam color palette, seperti Pantone dan TruMatch. Juga ada warna spesial untuk membuat gambar guna keperluan tampilan situs web.



Gambar 5.20 Color Palette

g. Drawing Page atau Printable Page

Drawing Page atau Printable Page merupakan halaman yang dapat dicetak, yaitu lembar kerja CorelDRAW X6 yang berfungsi untuk mendesain suatu objek. Di dalam membuat suatu desain objek, sebaiknya dilakukan di drawing page. Garis pembatas area kerja yang dapat dicetak oleh printer disebut page border. Untuk menyembunyikan atau menampilkan kembali page border, yaitu dengan menu View-Show-Page Border.



B. Pengoperasian CorelDRAW

Pengelolaan dokumen corelDRAW X6 meliputi cara membuat dokumen baru, cara menyimpan dokumen, serta mencetak dokumen.

1. Membuat dokumen

Untuk membuat dokumen baru pada CorelDRAW X6, prosedur standarnya sama seperti ketika Anda membuat dokumen baru pada Microsoft Word.

a. Dari menu bar, klik menu File kemudian pilih New, maka CorelDRAW X6 akan menampilkan

drawing window dan page border.

b Secara default, CorelDRAW X6 akan langsung membuka drawing window pada saat program

dijalankan.

Teknik Komputer dan Informatika

Perhatikan gambar berikut!



Gambar 5.21 Membuat dokumen baru

2. Menentukan satuan ukuran dan orientasi halaman kerja

Secara default, CorelDRAW X6 menetapkan satuan ukuran (inch) pada alat ukur horizontal dan vertical rulers. Selain itu juga tersedia satuan ukuran lain, seperti millimeters, picas, points, pixels, dan centimeters yang dapat diakses secara cepat melalui property bar. Sebagai contoh, berikut ini Anda akan memulai praktik menggunakan satuan ukuran lain, yaitu millimeters sekaligus menyiapkan halaman kerja ukuran A4.

a. Mengganti satuan ukuran

1) Klik Pick Tool •

2) Lalu pada property bar, klik drop-down list Drawing Units, kemudian pilih millimeters.

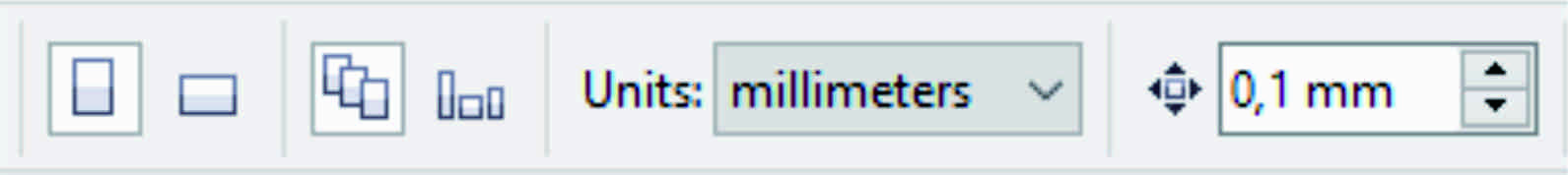

Gambar 5.22 Mengganti satuan ukuran

 b. Menyiapkan halaman kerja A4

1) Klik menu Layout, pilih Page Setup, kemudian pilih drop-down list Page Size.

2) Klik Size lalu pilih A4. Ukuran pada pilihan Paper Width and Height otomatis berubah menjadi 210 x 297 mm.



Gambar 5.23 Menyiapkan halaman kerja A4

c. Menentukan orientasi halaman kerja

1) Klik kanan pada nama halaman yang sedang dibuka pada document navigator, kemudian pilih

Switch Page Orientation. Atau dapat dilakukan dengan cara memilih menu Layout kemudian

pilih Switch Page Orientation.

2) Pada pilihan yang muncul, pilih Portrait agar orientasi halaman menjadi tegak vertikal, atau

pilih Landscape untuk orientasi halaman horizontal, lalu klik OK.



Gambar 5.24 Menentukan orientasi halaman kerja

3. Membuat teks

CorelDRAW X6 menyediakan dua model teks. Model teks yang pertama disebut Artistic, yaitu teks yang tidak mengandung parameter pengolah kata. Cara membuat teks model Artistic adalah sebagai berikut. a. Pada toolbox klik Text Tool. b. Klik pada drawing page di mana teks akan dibuat. c. Pilih bentuk dan ukuran huruf menggunakan Font List dan Font Size yang ada pada property bar. d. Ketiklah teks yang Anda inginkan. e. Untuk mengakhiri mengetik, klik pada area kosong atau klik pada Pick Tool.

 Jika Anda ingin memodifikasi warna teks, caranya sebagai berikut.

a.       Buka dokumen dan buatlah teks pada sembarang tempat di dalam drawing page. Sebagai contoh, tuliskan kalimat “Belajar CorelDRAW X6."

b.      Klik Pick Tool dan arahkan pointer pada teks yang Anda buat. Perhatikan di pojok kanan bawah wilayah kerja CorelDRAW, terutama pada Fill Color dan Outline Color.

c.       Warna Fill Color menunjukkan warna isi atau dalam teks, sedangkan warna Outline Color menunjukkan warna garis tepi huruf.

d.      Ubahlah warna isi teks dengan mengklik pada salah satu warna pada Color Palette.

e.       Ubahlah warna garis tepi objek huruf dengan mengklik kanan salah satu warna pada color palette sesuai warna yang Anda inginkan. Teks yang belum dan sudah diubah warna isi dan garis tepinya dapat Anda lihat pada gambar berikut.

Model teks yang kedua adalah Paragraph Text, model teks seperti ini bisa Anda jumpai jika kita menggunakan software Microsoft Word. Teks ini mengandung parameter seperti ilustrasi margin, meratakan paragraf, dan sebagainya.

Cara membuat model Paragraph Text sebagai berikut.

a.        Pada toolbox, klik Text Tool dan drag pada area kerja untuk menentukan luas area pengetikan.

b.      Kemudian mulailah mengetik. Untuk mengakhiri mengetik, klik pada area kosong atau klik pada Pick Tool.

Silahkan Untuk Absen :

https://docs.google.com/forms/d/e/1FAIpQLSe19Bl0Zr4JrvQ8-b6iPJrhSrxeVWtmAudvyschyixkF5NyCw/viewform?usp=sf_link

Read More

D. PENYEDERHANAAN RANGKAIAN LOGIKA



D. PENYEDERHANAAN RANGKAIAN LOGIKA

Bagian ini akan membahas cara menyederhanakan rangkaian logika dengan peta Karnaugh dan secara aljabar.

1. Penyederhanaan dengan Peta Karnaugh

Untuk menyederhanakan rangkaian logika dengan peta Karnaugh, dapat dilakukan langkah-langkah berikut.

a. Buatlah peta Karnaugh. Tuliskan 1 pada sel yang berhubungan dengan hasil yang didapat pada tabel kebenaran. Sisanya, tuliskan 0.

b. Perhatikan pada peta Karnaugh. Apakah ada keluaran 1 yang tidak berkelompok?

Jika ya, keluaran tersebut adalah keluaran 1 yang terisolasi atau terpencil.

C. Kelompokkan keluaran 1 yang berdekatan.

d. Kelompokkan oktet, jika ada.

e. Kelompokkan quad yang belum dikelompokkan, jika ada.

f. Kelompokkan pasangan yang belum berpasangan, jika ada.

g. Bentuklah penjumlahan (OR) dari beberapa kelompok tadi.

2. Penyederhanaan secara Aljabar

Sekarang Anda akan mempelajari SOP (sum of product) dan POS (product of sum) sebagai bentuk penyederhanaan rangkaian logika secara aljabar. Apa itu POS dan SOP? Pelajari bagian ini dengan baik.

 • SOP (sum of product)

SOP adalah jumlah dari perkalian, perhatikan beberapa contoh SOP berikut.

a. ABC + ABC

 b. AB + BC + CD

• POS (product of sum)

POS adalah perkalian dari penjumlahan, perhatikan beberapa contoh dari POS berikut.

a. (A + B)(Ā + C)

b. (A + B+C)(A + B)(C+D)

Metode penyederhanaan rangkaian logika secara aljabar yang akan dibahas kali ini hanya SOP.

Berikut ini adalah langkah-langkah penyederhanaan rangkaian logika, bentuk SOP, secara aljabar.

a.       Ubahlah bentuk aljabar dari rangkaian logika ke dalam bentuk SOP dengan menggunakan aturan De Morgan dan perkalian dari beberapa bentuk.

b.      Setelah itu, faktorkan bentuk perkalian dengan menggunakan sifat distributif. Akibatnya, hasil faktor saling mengeliminasi dan didapat bentuk aljabar rangkaian logika yang lebih sederhana.

Contoh

Sederhanakan rangkaian logika berikut.



Pada rangkaian logika di atas, bentuk aljabarnya, yaitu z = ABC + AB( Ā+C) Bentuk aljabar tersebut sudah merupakan bentuk SOP, kemudian Anda faktorkan.

z = ABC + AB( Ā+C) (teorema De Morgan)

= ABC + AB(A + C) (double inversi)

ABC + ABA + ABC = ABC + AB + ABC

= AC(B +B) + AB = AC + AB     (B dan inversinya saling mengeliminasi)

z = A(C+B)

Jadi, bentuk sederhananya adalah z = A(C+B), dan bentuk rangkaiannya sebagai berikut.



Agar Anda lebih paham cara menyederhanakan rangkaian dengan peta Karnaugh dan aljabar, kerjakan latihan berikut dengan cermat dan teliti.

 RANGKUMAN

• Keluaran dari gerbang XOR adalah y = ĀB + BA.

• Lambang gerbang XOR dengan masukan A dan B, yaitu:



• Gerbang XNOR disebut juga gerbang NOR-eksklusif, yaitu gerbang XOR yang diikuti oleh sebuah inverter.

• Keluaran dari gerbang XNOR adalah kebalikan dari keluaran gerbang XOR.

• Lambang dari gerbang XNOR adalah gerbang XOR yang ditambah sebuah bulatan kecil yang menandakan inverter seperti berikut.



• Pada gerbang NAND, masukan-masukan melewati gerbang AND terlebih dahulu sebelum memasuki inverter.

• Lambang gerbang NAND

a. Gerbang NAND 2 masukan



b. Gerbang NAND 3 masukan



• Pada gerbang NOR, masukan-masukan melewati gerbang OR terlebih dahulu sebelum memasuki inverter. Lambang gerbang NOR 2 masukan



• Peta Karnaugh berfungsi untuk menyederhanakan tabel kebenaran dari suatu rangkaian logika. • Bentuk peta Karnaugh 2 variabel, seperti berikut.



• Langkah-langkah penulisan peta Karnaugh:

a. gambarkan peta Karnaugh,

b. isi kolom dengan keluaran 1,

c. isi sisanya dengan 0.

• Penyederhanaan peta Karnaugh dilakukan dengan cara pengelompokan (pasangan, quad, oktet), kelompok bertumpang tindih, memutar peta, dan kondisi tak peduli.

Untuk Absen Silahkan klik link dibawah ini :

https://docs.google.com/forms/d/e/1FAIpQLSe-TztWKislNlC68jy9aNLpeFle62NgXOuNqbaWbj4Y4XLv2A/viewform?usp=sf_link



Read More

Menu Coreldraw Dan Fungsi

 7) Menu Bitmaps

Menu Bitmaps berkaitan dengan pengelolaan gambar bitmap, terdiri atas submenu-submenu berikut.



8) Menu Text

Menu Text berkaitan dengan pengaturan teks, terdiri atas submenu-submenu berikut.



9) Menu Table

Menu Table merupakan menu yang digunakan dalam pengelolaan tabel, terdiri atas submenusubmenu berikut.



10) Menu Tools

Menu Tools merupakan menu yang berkaitan dengan pengaturan dokumen, terdiri atas submenu berikut.



11) Menu Window

Menu Window merupakan menu yang digunakan untuk mengatur tampilan halaman menggambar, terdiri atas menu-menu berikut.



12) Menu Help

 Menu Help merupakan menu yang berkaitan dengan bantuan, terdiri atas submenu berikut.



b. Standard toolbar

Standard toolbar berisi perintah-perintah standar yang sering digunakan. Pada standard toolbar ini terdapat ikon-ikon, seperti New, Open, Save, Print, Cut, Copy, Paste, Undo, Redo, dan juga beberapa perintah CorelDRAW seperti Import, Export, Zoom levels, Application Launchers, dan Corel Online. Standard toolbar ini terletak di bawah baris menu. Fasilitas standard toolbar berguna untuk mempermudah suatu proses. Misalnya untuk mencetak suatu lukisan, melalui sistem menu diperlukan tiga langkah proses, yaitu penekanan tombol Alt lalu F dan P (pemakaian tombol Alt+F+P untuk mengaktifkan menu File submenu Print). Melalui toolbar, hanya diperlukan satu klik mouse saja, yaitu ikon proses cetak (Print). Anda dapat melakukan konfigurasi (menambah atau mengurangi) alat pada toolbar. Pada toolbar standar terdapat ikon-ikon yang berfungsi sebagai berikut.



c. Property bar

Property bar berisi ikon drop down list untuk mengatur parameter suatu perintah atau objek yang sedang aktif. Tampilan property bar akan berubah sesuai dengan objek yang dipilihnya. Perhatikan contoh salah satu tampilan property bar berikut.





d. Toolbox

Apabila Anda melihat sisi sebelah kiri wilayah kerja CorelDRAW, Anda dapat melihat kumpulan alat atau tool. Kumpulan tool tersebut dinamakan toolbox. Dinamakan toolbox sebab terdapat alat lagi pada setiap tool itu. Tool yang posisinya tegak disebut tool group. Adapun tool yang mendatar merupakan isi tiap toolbox pada tool group. Tool-tool tersebut akan sering Anda gunakan ketika bekerja menggunakan CorelDRAW.
