Gerbang And Dan Gerbang Not

 2. Gerbang AND

Bagian ini akan membahas tentang gerbang logika yang lain, yaitu gerbang AND. Pada gerbang logika jenis ini, sinyal keluaran akan memiliki tegangan tinggi jika kedua sinyal masukan memiliki tegangan tinggi. Jika ditulis dalam persamaan Boole, y = A · B. Adapun lambang dari gerbang AND seperti berikut.

Gambar 2.9 Lambang gerbang AND

Untuk membuktikannya, lakukan kegiatan berikut.

Siapkan beberapa diode ideal. Batasi tegangan diode hanya OV dan 1V, lalu buatlah rangkaian seperti berikut.

Gambar 2.10 Bentuk rangkaian dari beberapa diode

(Sumber: Prinsip-prinsip dan Penerapan Digital, Malvino Leach)

(a) Rangkaian dengan sumber tegangan 1V

(b) Kedua gerbang AND terhubung singkat

(C) Salah satu gerbang AND terbuka dan yang lainnya terhubung singkat

(d) Kedua gerbang AND terbuka

Analisis keluaran dari empat keadaan gerbang AND dua masukan berikut.

a.       A = OV dan B = OV

b.      A = OV dan B = 1V

c.       A = 1V dan B = OV

d.      A = 1V dan B = 1V

Jika Anda melakukan kegiatan ini dengan benar maka akan didapat tabel kebenaran dan diagram pewaktuannya seperti di bawah ini.

Tabel 2.3 Tabel Kebenaran Gerbang AND

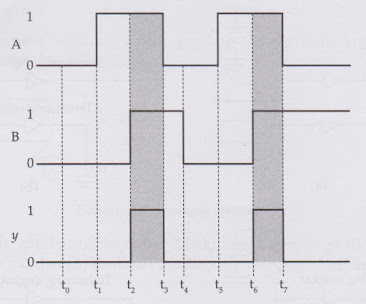

Gambar 2.11 Diagram pewaktuan gerbang AND

Untuk masukan A = 1 dan B = 0 yang memasuki gerbang AND bersama-sama akan menghasilkan keluaran y = 0. Jika kita mengasosiasikan nilai kebenaran 1 dan 0 dengan perbuatan baik dan salah berturut-turut maka perbuatan salah yang mengiringi perbuatan baik tidak akan menghasilkan sesuatu yang baik. Akan tetapi, jika kita selalu melakukan perbuatan baik maka akan berbuah baik karena Tuhan mengetahui segala perbuatan kita.

3. Gerbang NOT

Gerbang NOT disebut juga dengan inverter atau pembalik. Fungsi dari gerbang NOT adalah membalikkan nilai masukan. Jika nilai masukan bertegangan tinggi, nilai keluaran akan bertegangan rendah. Begitu pula sebaliknya, jika masukan bertegangan rendah, nilai keluaran akan bertegangan tinggi. Adapun lambang dari gerbang NOT seperti berikut.



Gambar 2.12 Lambang gerbang NOT

Lingkaran kecil pada lambang NOT di atas melambangkan inversi atau kebalikan. Perhatikan gambar di bawah ini.



Gambar 2.13 Gambar rangkaian NOT

(Sumber: Prinsip-prinsip dan Penerapan Digital, Malvino Leach)

Bagaimana jika pada suatu rangkaian terdapat dua inverter yang digandeng? Tentunya keluaran akan sama dengan masukannya karena masukan sudah dibalik oleh inverter pertama, kemudian dibalik lagi oleh inverter yang kedua sehingga kembali ke keadaan awal. Inverter yang digandeng tersebut dikenal dengan nama inverter ganda.

Perhatikan gambar berikut.



Gambar 2.14 Inverter ganda

Pada gambar di atas terdapat masukan 0 yang memasuki inverter ganda. Ketika masukan A memasuki gerbang inverter pertama, sinyal diubah menjadi 1. Kemudian, ketika sinyal memasuki gerbang inverter kedua, keadaan kembali seperti semula, yaitu 0.
