Penyederhanaan Peta Karnaugh

Februari 21, 2021 No comments

C. Memutar peta (rolling)

Metode penyederhanaan peta Karnaugh yang kedua yaitu dengan cara memutar peta, perhatikan contoh berikut.

Kelompok bilangan 1 pada peta Karnaugh di atas tampak seperti dua pasangan yang terpisah, bagaimana jika posisinya diubah seperti ini?

Jika ujung-ujungnya didekatkan seperti di atas, akan menjadi kelompok quad, bentuk sederhana dari peta Karnaugh sebelumnya. Ilustrasi di atas memudahkan Anda untuk membayangkan penggulungan. Dalam penulisan penyederhanaan, biasanya digambarkan seperti berikut.

Jadi, Anda dapat membayangkan sebuah lingkaran yang berisi sekumpulan quad dengan persamaan Boole y = AD.

d. Kondisi tak peduli (don't care)

Kondisi tak peduli adalah keadaan keluaran yang tidak berubah meskipun masukan diubah-ubah, perhatikan peta Karnaugh berikut.

Y = ĀB C + AB C + ABC

= B(ĀC + A + AC) = B(1)

= B

Jika x diganti dengan masukan 1 atau 0, tidak akan terjadi perubahan pada keluaran. Coba Anda buktikan sendiri. Jika Anda tekun berlatih, akan semakin lancar menyederhanakan peta Karnaugh. Untuk itu, kerjakan latihan berikut dengan cermat dan teliti.

Untuk Absen Silahkan klik link dibawah ini :

https://docs.google.com/forms/d/e/1FAIpQLSe-TztWKislNlC68jy9aNLpeFle62NgXOuNqbaWbj4Y4XLv2A/viewform?usp=sf_link

4. Penyederhanaan Peta Karnaugh

Februari 14, 2021 No comments

4. Penyederhanaan Peta Karnaugh

Peta Karnaugh berfungsi untuk menyederhanakan rangkaian. Sebenarnya, peta Karnaugh dapat disederhanakan. Berikut ini adalah teknik-teknik penyederhanaan peta Karnaugh.

a. Pengelompokan

Keluaran 1 yang berdekatan dapat dikelompokkan. Jika terdapat dua buah keluaran 1 yang berdekatan, dapat dikelompokkan dengan metode pasangan. Jika terdapat 4 buah keluaran 1 yang berdekatan, dapat dikelompokkan dengan metode quad. Jika terdapat 8 buah keluaran 1 yang berdekatan, dapat dikelompokkan dengan metode oktet.

1) Pasangan

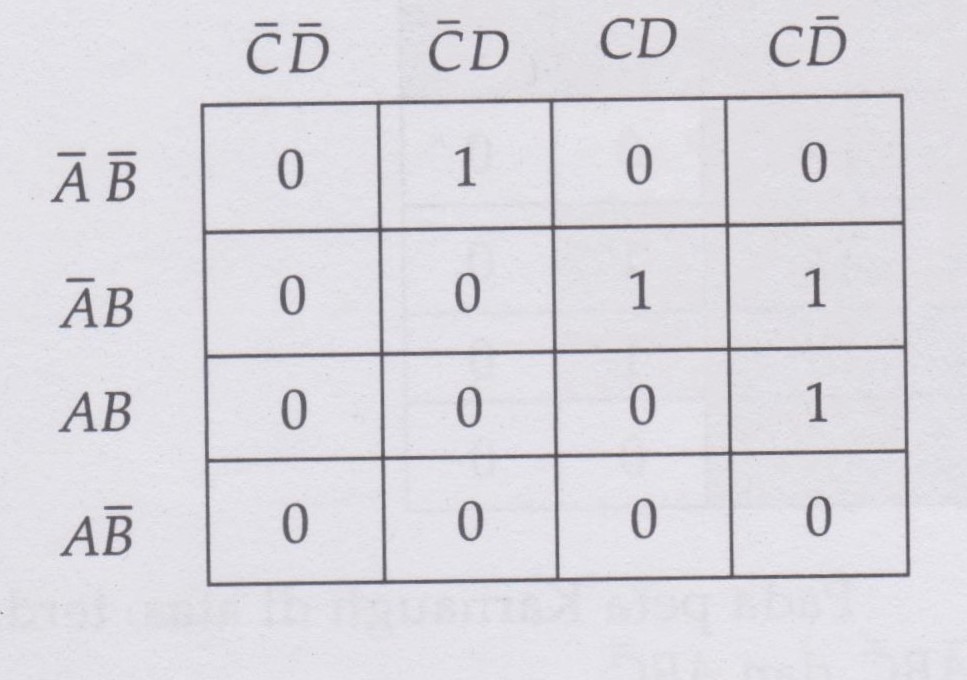

Pada peta Karnaugh di atas, terdapat 2 masukan yang menghasilkan keluaran 1, ĀBC dan ABC.

Jika disederhanakan, menjadi seperti berikut.

y = ABC + ABC

y = (A + A)BÕ

y = 1.BC y= BC

Bentuk rangkaiannya yaitu seperti berikut.

2) Quad

Pada peta Karnaugh di atas, tampak bahwa masukan yang menghasilkan 1 adalah ABCD, ĀBCĒ, ABCD, dan ABCD.

Persamaan jumlah dari hasil kali yang berkaitan, yaitu:

y= ĀBCD + ĀBC] + ABCD + ABCD

Jika disederhanakan, menjadi:

y= ĀB(CD + CD) + AB(CD + CD)

y= ABCD + D) + ABCD + D)

y= ABC:1+ ABC1

y = ABC + ABC

y = (A +A)BC

y = 1.BC

y= BC

Bentuk rangkaiannya seperti berikut.

3) Oktet

Selain kelompok pasangan dan quad yang berturut-turut terdiri atas 2 dan 4 buah keluaran 1 yang berdekatan, kelompok keluaran 1 yang berdekatan sebanyak 8 buah pun penting dipelajari, seperti pada peta Karnaugh berikut.

Jika dituliskăn dalam bentuk jumlah dari hasil kali yang berkaitan, yaitu:

y= ABCD + ABCD + ABCD + ABCD + ABCD + ABCD+ ABCD + ABCD

Jika disederhanakan, menjadi:

y= AB(CD + CD + CD + CD) + ĀB(CD + CD + CD + CĒ)

y= AB(CD + D) + C(D + ] )) + ĀB(CD + D) + C(D + D))

y= AB(C + C) + ĀB(Č + C)

y = ĀB + ĀB

y= A(B + B)

y= Ā

b. Kelompok bertumpang tindih (redundant)

Pada pembahasan sebelumnya, dilakukan pengelompokan untuk keluaran 1 yang berdekatan. Akan tetapi, ada suatu keadaan tertentu yang memungkinkan terjadi keluaran yang tumpang tindih seperti pada gambar berikut.

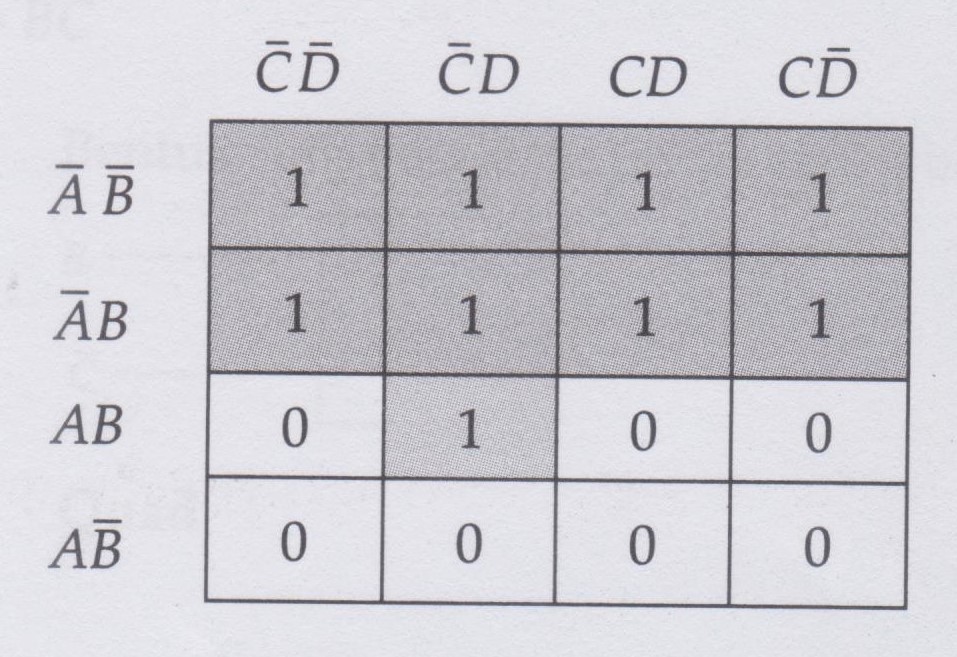

Jika dituliskan dalam bentuk jumlah dari hasil kali yang berkaitan, maka:

y = Ā + AB + ĀCD

Sebetulnya, peta Karnaugh di atas masih dapat disederhanakan lagi, perhatikan terdapat keluaran 1 yang tumpang tindih. Untuk menyederhanakannya, kelompok yang tumpang tindih tersebut dihilangkan sehingga hasil penyederhanaan peta Karnaughnya seperti berikut.

Jika dituliskan dalam bentuk jumlah dari hasil kali yang berkaitan, maka:

y= AB + Ā

Untuk Absen Silahkan klik link dibawah ini :

https://docs.google.com/forms/d/e/1FAIpQLSe-TztWKislNlC68jy9aNLpeFle62NgXOuNqbaWbj4Y4XLv2A/viewform?usp=sf_link

Peta Karnaught

Februari 07, 2021 No comments

2. Peta Karnaugh 3 Variabel

Peta Karnaugh 3 variabel membutuhkan 23 = 8 sel. Berikut adalah keluaran dari suatu persamaan Boole.

Terdapat tiga keadaan yang menghasilkan keluaran 1, yaitu ABC, ABC, dan ABC.

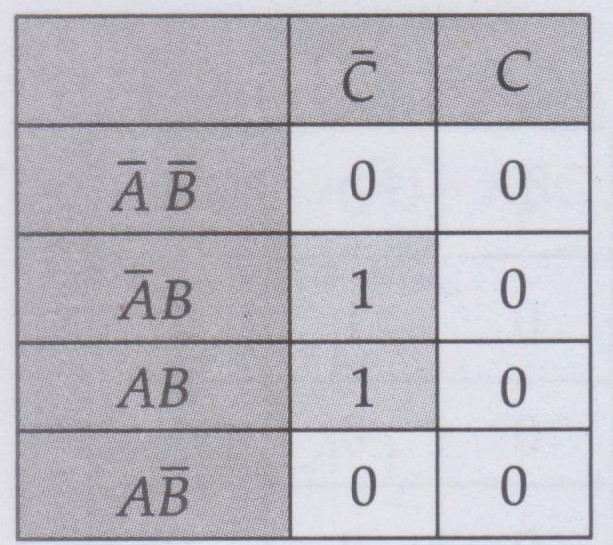

Seperti biasa, untuk menuliskan peta Karnaugh, masukkan nilai keluaran yang bernilai 1 pada sel-sel yang bersesuaian. Kemudian, tuliskan 0 pada sisa sel yang masih kosong sehingga jika ditampilkan pada peta Karnaugh, akan seperti berikut.

Jika peta Karnaugh tersebut dituliskan dalam bentuk perkalian fundamental, akan menjadi seperti berikut.

Y=ABC + ABC + ABC

y = BC (A + A) + ABC

y = BC · 1+ ABC

y = BC + ABC

y = B(C+ AC)

3. Peta Karnaugh 4 Variabel

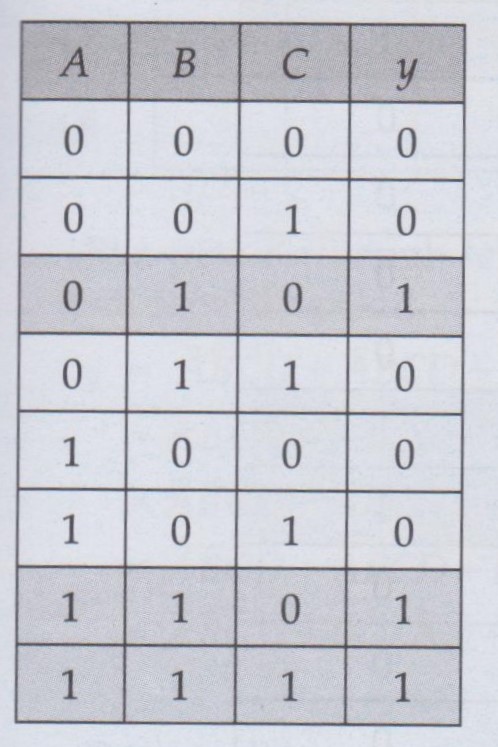

Pada umumnya, kata pada komputer digital berukuran 4 bit. Oleh karena itu, penting bagi kita memahami peta Karnaugh 4 variabel karena banyak rangkaian logika dirancang untuk menangani 4 variabel masukan, perhatikan tabel berikut.
